ГНБ-проколы в Беларуси: почему SDR 11 — это страховка от убытков в 1000$?

Метод горизонтально-направленного бурения (ГНБ) в условиях плотной застройки Минска и областных центров — часто единственный способ проложить сети без вскрытия асфальта. Но именно здесь скрыта самая дорогая ловушка: попытка сэкономить на толщине стенки трубы ПНД.

Разбираемся, почему в ГНБ-проколе параметр SDR (Standard Dimension Ratio) важнее цены за метр.

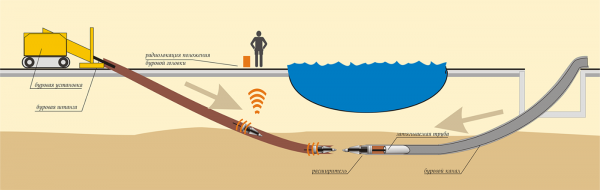

Физика прокола: что происходит с трубой под землей?

В отличие от траншейной укладки, где труба просто «лежит», при ГНБ она испытывает колоссальные нагрузки:

• Тяговое усилие: Буровая установка затягивает плеть в узкую скважину. Чем длиннее прокол, тем выше нагрузка на разрыв.

• Трение и абразив: Камни, строительный мусор и твердые слои грунта работают как наждак, «съедая» внешний слой полиэтилена.

• Внешнее давление: Давление бурового раствора (бентонита) и пластов грунта пытаются «схлопнуть» пустую трубу еще до того, как в неё затянут кабель.

SDR 11 vs SDR 17: цена ошибки

Многие заказчики просят: «Дайте трубу 110-ку подешевле, всё равно это просто футляр». На коротких дистанциях (до 10–15 метров) в мягком песке это может сработать. Но на серьезных объектах ситуация иная.

Риски использования тонкостенной трубы (SDR 17-21):

• «Эффект песочных часов»: Под действием тяги труба растягивается, её диаметр в центре сужается. Итог: кабель застревает посередине прокола.

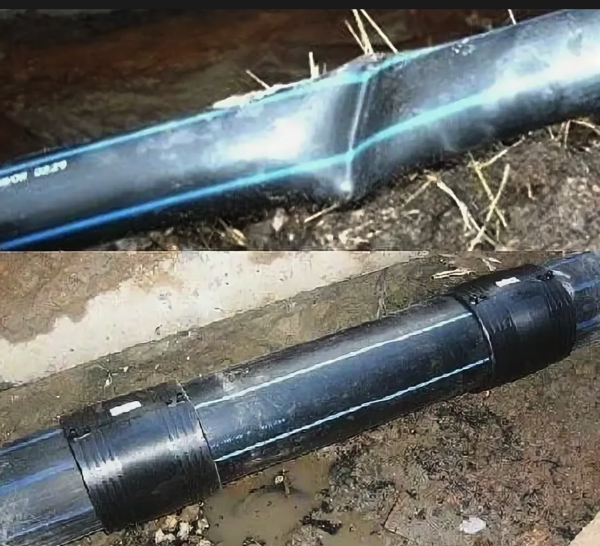

• Схлопывание (овализация): Давление грунта сдавливает трубу. Если она деформируется, вы не сможете протащить внутри кабель, и прокол придется переделывать с нуля.

• Разрыв плети: Самый страшный сон ГНБ-шника. Труба лопается на середине дистанции, скважина обрушается. Убытки включают стоимость испорченного материала, работу бригады и аренду техники.

Почему SDR 11 — это стандарт для ГНБ?

Для проколов мы рекомендуем исключительно усиленную техническую трубу ПНД (SDR 11 или SDR 13.6).

• Запас прочности: Толстая стенка (например, 10 мм для диаметра 110) позволяет трубе сохранять геометрию при любых нагрузках.

• Устойчивость к износу: Даже если абразив снимет 1–2 мм наружного слоя, оставшейся толщины хватит для защиты коммуникаций.

• Безопасная сварка: При стыковой сварке толстостенных труб образуется максимально прочный гомогенный шов, который не «разлетится» при натяжении.

Как выбрать трубу для ГНБ в Беларуси? (Чек-лист)

• Длина прокола до 30м: Допускается SDR 13.6 (усиленная).
• Длина прокола свыше 30м или под дорогой: Строго SDR 11.
• Материал: Технический ПНД (вторичка) от проверенного белорусского завода. Он эластичнее «первички», что важно при изгибах скважины.
• Геометрия: Проверьте отсутствие овальности на торцах — это залог качественного сварного стыка.

Итоговый расчет

Переплата за SDR 11 по сравнению с тонкой трубой на объекте в 50 метров составит около 150–200 белорусских рублей. Стоимость повторного прокола в случае аварии — от 1500 рублей. Математика очевидна.

Нужна консультация по подбору стенки под конкретный проект? Специалисты extel.by рассчитают нагрузки и подберут оптимальный вариант трубы ПНД из наличия на складе в Минске.
