Выбор толщины стенки по ТУ BY 692074331.002-2021 определяет эксплуатационную живучесть трассы:

• SDR 26 / 21 (Стенка 6,2 – 7,7 мм): Идеальна для прокладки внутри производственных цехов и паркингов. Максимальная защита при минимальной нагрузке на крепежные системы.
• SDR 17 / 17,6 (Стенка 9,1 – 9,5 мм): «Золотой стандарт» для подземных коммуникаций Минска. Оптимальная кольцевая жесткость для траншейной укладки под нагруженными участками.
• SDR 13,6 / 11 (Стенка 11,8 – 14,6 мм): Специальная серия для ГНБ. Эти трубы 160 мм спроектированы для выдерживания экстремальных тяговых усилий при бестраншейной прокладке под автомагистралями и железными дорогами.

Для планирования поставок на крупные промышленные объекты и государственные стройки специалисты EXTEL подготовили расширенный регламент. Труба диаметром 160 мм — это тяжеловесный и объемный груз, требующий точного расчета спецтехники.

1. Полная таблица весов и технических параметров (160 мм)

Данные необходимы для расчета нагрузки на грунт, выбора строп и грузоподъемности манипулятора.

• Допуски по диаметру: Согласно ТУ BY 692074331.002-2021, допуск на наружный диаметр 160 мм составляет +1.0 мм. Это важно для подбора электросварных муфт и калибровки сварочных вкладышей.
• Внутренний диаметр (ID): Для инженеров-связистов добавь примечание: «Средний внутренний диаметр для SDR 17 составляет ~141 мм, что позволяет свободно прокладывать пучки кабелей суммарным сечением до 90 мм».
• Упаковочный габарит: Стандартный пакет (20 штук) имеет ширину ~0.85 м и высоту ~0.65 м. В еврофуру пакеты укладываются в два яруса.

Этот раздел разработан техническим отделом EXTEL для прорабов и главных инженеров. Сварка 160-й трубы — это технологический рубеж, где ошибки приводят к дорогостоящему браку.

1. Подготовка поверхности — залог герметичности
Для многослойных труб ECOPIPE критически важна чистота торцов. Перед началом работ необходимо:

• Удаление оксидного слоя: При использовании электросварных муфт 160 мм обязательно применение механических скребков. При стыковой сварке оксидный слой снимается в процессе работы электроторцевателя.
• Обезжиривание: Используйте только специализированные салфетки. Остатки ГСМ на торцах трубы 160 мм сделают шов хрупким.

2. Параметры стыковой сварки (Регламент EXTEL)
Для работы с диаметром 160 мм мы рекомендуем использовать гидравлические аппараты EXTEL (модели 160 или 250).

• Температура нагревателя (зеркала): Строго 210°C (±5°C). Для толстостенных труб (SDR 11 и ниже) время прогрева увеличивается согласно таблице сварки, приложенной к аппарату.
• Давление прижима: Расчет давления ведется исходя из площади сечения стенки (у 160-й трубы она значительна). Не допускайте «передавливания» шва, чтобы не уменьшить внутреннее проходное сечение кабельного канала.

3. Использование редукционных вкладышей
Если ваш основной аппарат рассчитан на диаметр 250 или 315 мм, для качественной центровки ECOPIPE 160 необходимо использовать литые алюминиевые вкладыши 160 мм. Это исключает смещение кромок («ступеньку»), которое недопустимо при прокладке кабеля.

4. Рекомендации по ГНБ (проколу)
При протяжке 160-й трубы методом горизонтально-направленного бурения:

• Используйте только усиленные SDR (11 или 13.6).
• Учитывайте, что при длине прокола свыше 100 метров тяговое усилие на трубу 160 мм может достигать нескольких тонн — проверяйте качество сварных стыков перед затяжкой.

При проектировании магистральных кабельных трасс диаметром 160 мм часто встает вопрос выбора материала. Специалисты EXTEL провели сравнительный анализ, который наглядно показывает преимущества многослойных негорючих систем над традиционными решениями.

1. Против Асбестоцементных труб (БНТ 150/160):

• Герметичность: Асбестовые трубы соединяются муфтами с уплотнителями, которые со временем рассыхаются, допуская попадание грунтовых вод к кабелю. ECOPIPE 160 сваривается встык, образуя монолитную герметичную нить.
• Логистика и монтаж: Вес 160-й асбестовой трубы в 4-5 раз выше. Для её укладки требуется тяжелый кран, в то время как ПЭ трубу 160 мм может перемещать легкий манипулятор или бригада из 3-х человек.
• Экологичность: Асбестовая пыль при резке канцерогенна. ECOPIPE — чистый полимер, безопасный для здоровья монтажников.

2. Против труб ПВХ (жесткий винил):

• Морозостойкость: ПВХ становится хрупким уже при -5°C, что приводит к трещинам при монтаже зимой. ECOPIPE 160 сохраняет ударную вязкость до -40°C.
• Пожарная безопасность: При горении ПВХ выделяет диоксины и хлороводород (яд). Система ECOPIPE является безгалогенной (Halogen Free) и не выделяет токсичных газов, вызывающих коррозию электроники.

3. Против технических труб ПНД и ПЛС:

• Огнестойкость: Обычная техническая труба (даже со стенкой 14.6 мм) является горючим материалом. В случае короткого замыкания она способствует распространению пламени. ECOPIPE 160 блокирует огонь (класс ПВ-0), предотвращая катастрофические убытки.
• Качество сырья: Технические трубы производятся из «вторички» с непредсказуемыми свойствами. ECOPIPE 160 изготавливается по ТУ BY 692074331.002-2021 из первичных композитов, что гарантирует стабильность диаметра для идеальной сварки.

Резюме экспертов EXTEL:
Использование 160-й трубы ECOPIPE позволяет снизить стоимость владения объектом. Вы экономите на отсутствии ремонтных работ, быстрой прокладке и гарантии безопасности кабельных линий на срок до 50 лет.

При строительстве государственных объектов, торговых центров и промышленных предприятий в Республике Беларусь, наличие полного пакета документов на трубу 160 мм является обязательным условием для ввода объекта в эксплуатацию. Компания EXTEL гарантирует юридическую чистоту и техническое соответствие каждой отгружаемой единицы продукции.

1. Соответствие Техническим Условиям (ТУ)
Труба негорючая многослойная ECOPIPE 160 выпускается в строгом соответствии с ТУ BY 692074331.002-2021. Данные ТУ разработаны с учетом специфики эксплуатации в климатических условиях СНГ и согласованы для применения в системах электроснабжения и связи.

2. Подтверждение пожарной безопасности (Класс ПВ-0)
Основное преимущество 160-го диаметра — локализация возгорания. Мы предоставляем протоколы испытаний по ГОСТ 28157, подтверждающие класс горючести ПВ-0. Это означает, что материал трубы:

• Самозатухает в течение нескольких секунд после удаления источника пламени.
• Не образует горящих капель расплава (не переносит огонь на нижние уровни).
• Обладает низкой дымообразующей способностью.

3. Безгалогенный состав (Сертификат HF)
Для объектов с массовым пребыванием людей и серверных комнат мы предоставляем документальное подтверждение отсутствия галогенов (Halogen Free). Это гарантирует, что при термическом воздействии на трубу 160 мм не выделяются токсичные и коррозионно-активные газы.

4. Исполнительная документация для технадзора
При каждой отгрузке с нашего склада в Минске клиент получает:

• Оригинал паспорта качества с указанием номера партии, даты производства и результатов заводских лабораторных испытаний (проверка на овальность, прочность при растяжении и кольцевую жесткость).
• Действующий сертификат соответствия, заверенный печатью поставщика.
• ТТН-1 с четким указанием всех характеристик (диаметр, стенка, SDR), что упрощает работу бухгалтерии и отдела снабжения.

Экспертный совет EXTEL:
Храните паспорта качества до момента сдачи объекта. При проверке скрытых работ инспектор в первую очередь запрашивает подтверждение соответствия SDR трубы проектным данным. С документами от EXTEL прохождение входного контроля занимает минимум времени.

Прокладка 160-й трубы методом горизонтально-направленного бурения (бестраншейная технология) требует особого внимания к прочностным характеристикам. В компании EXTEL мы накопили уникальную базу знаний по эксплуатации 160-го диаметра в экстремальных условиях.

1. Подбор SDR для глубоких проколов:
При затяжке трубы на глубину более 3-5 метров или под водными преградами, давление пластовых вод и грунта на стенки трубы 160 мм возрастает многократно.

• Рекомендация: Для таких задач используйте SDR 11 или SDR 13.6. Усиленная стенка (11.8–14.6 мм) гарантирует сохранность внутреннего сечения футляра и исключает риск «схлопывания» трубы, что часто случается с более тонкими аналогами.

2. Учет тяговых усилий:
Труба ECOPIPE 160 обладает высоким пределом прочности при растяжении. Однако при протяжке плети длиной более 100 метров, тяговое усилие буровой установки может достигать критических значений.

• Совет эксперта: Обязательно используйте вертлюги и проверяйте качество сварного шва перед началом затяжки. Сварка встык, выполненная на аппаратах EXTEL, обеспечивает прочность соединения, превышающую прочность самой трубы.

3. Протяжка кабеля — эффект «легкого скольжения»:
Одной из главных проблем в 160-м диаметре является большой вес силового кабеля, который создает высокое трение при затяжке.

• Преимущество ECOPIPE: Внутренний слой нашей многослойной трубы имеет модифицированную поверхность с низким коэффициентом трения. Это позволяет монтажным бригадам использовать лебедки меньшей мощности и избегать повреждения оболочки кабеля (задиров и перегрева).

4. Использование в пучинистых и агрессивных грунтах:
Полиэтилен ПЭ 100, лежащий в основе ECOPIPE 160, абсолютно инертен. Он не вступает в реакцию с кислыми почвами, солями и щелочами. В условиях Минска и области, где преобладают влажные и пучинистые грунты, гибкость трубы 160 мм позволяет ей компенсировать сезонные подвижки почвы без потери герметичности стыков.

Для проектировщиков и инженеров ПТО, рассчитывающих надежность магистральных систем, критически важны параметры стабильности полимера. Труба ECOPIPE 160 производится из композитного полиэтилена высокой плотности (ПЭ 100) с добавлением синергических антипиренов, что определяет её уникальные эксплуатационные характеристики.

1. Сопротивление медленному распространению трещин (SCG)
Одним из важнейших показателей для диаметра 160 мм является стойкость к образованию трещин при точечных нагрузках (например, при контакте с острым камнем в грунте).

• Технический параметр: Материал ECOPIPE выдерживает более 1000 часов испытаний по методу надреза (PENT-test). Это гарантирует, что случайная царапина на внешнем слое 160-й трубы не станет причиной разрушения всей линии под давлением грунта.

2. Коэффициент линейного теплового расширения
При проектировании открытых переходов на эстакадах или внутри длинных тоннелей необходимо учитывать температурную деформацию.

• Расчетные данные: Для ECOPIPE 160 коэффициент составляет примерно 1,5-2,0·10⁻⁴ К⁻¹. Это означает, что при изменении температуры на 10°C, 12-метровая штанга может изменить свою длину на 18–24 мм. Понимание этого параметра позволяет инженерам правильно расставлять неподвижные опоры и компенсаторы.

3. Коэффициент эквивалентной шероховатости (внутренний слой)
Внутренняя поверхность трубы диаметром 160 мм имеет зеркальную гладкость (коэффициент шероховатости k ≈ 0,01 мм).

• Экспертная оценка: Минимальное гидравлическое и механическое сопротивление внутреннего слоя не только упрощает протяжку тяжелых кабелей, но и исключает скапливание конденсата и шлама на дне трубы, что предотвращает развитие коррозийных процессов внутри кабельного канала.

4. Диэлектрические свойства и химостойкость
Труба является идеальным диэлектриком, что исключает возникновение электрохимической коррозии при прокладке вблизи трамвайных путей или железных дорог (защита от блуждающих токов).

• Химическая стойкость: Полимер ECOPIPE 160 инертен к воздействию агрессивных сред с pH от 2 до 12. Она не разрушается при контакте с бензином, маслами и дорожными реагентами, которые могут просачиваться сквозь грунт с дорожного полотна.

Выбор трубы диаметром 160 мм в негорючем многослойном исполнении — это инвестиционное решение, которое позволяет существенно оптимизировать бюджет строительства и последующей эксплуатации объекта.

1. Экономия на монтажных работах:
Благодаря точно калиброванному наружному диаметру и идеальной геометрии стенок, время на центровку и торцовку труб ECOPIPE 160 сокращается на 15–20% по сравнению с однослойными аналогами. Высокая скорость сварки позволяет монтажным бригадам выполнять большее количество стыков за одну рабочую смену.

2. Исключение затрат на дополнительную изоляцию:
В отличие от стальных футляров, требующих дорогостоящей антикоррозийной обработки и защиты от блуждающих токов, труба ECOPIPE 160 сама по себе является диэлектриком и агрессивно-стойким барьером. Вы полностью исключаете из сметы затраты на изоляционные материалы и работы.

3. Минимизация рисков при ГНБ:
Стоимость ошибки при бестраншейной прокладке (заклинивание кабеля или схлопывание футляра) может в десятки раз превышать стоимость самой трубы. Использование ECOPIPE 160 с подтвержденной кольцевой жесткостью (SN24–SN64) сводит риск возникновения аварийных ситуаций к минимуму.

4. Упрощение процедуры сдачи объекта технадзору:
Наличие на объекте продукции с четкой маркировкой ТУ и полным пакетом протоколов испытаний на пожарную безопасность (HF, ПВ-0) исключает задержки при подписании актов скрытых работ. Для государственного технадзора наличие бренда ECOPIPE является маркером высокого качества инженерных сетей.

1. Почему для магистральных кабельных линий 10 кВ чаще всего выбирают именно 160-й диаметр?
Это связано с необходимостью обеспечения достаточного воздушного зазора для охлаждения силовых кабелей большого сечения. Внутренний диаметр ECOPIPE 160 (около 140–145 мм в зависимости от SDR) позволяет проложить кабель с соблюдением всех норм теплоотвода, исключая риск расплавления изоляции при пиковых нагрузках.

2. Можно ли сваривать трубы ECOPIPE 160 встык при отрицательных температурах?
Технически — да, ПНД сохраняет свойства до -40°C. Однако регламент EXTEL рекомендует при температуре ниже +5°C устанавливать сварочную палатку (тепляк). Это необходимо для предотвращения резкого остывания шва и попадания осадков в зону сварки, что критично для 160-го диаметра.

3. Какую кольцевую жесткость SN выбрать для 160-й трубы при укладке под нагруженной дорогой?
Для пересечения оживленных автомагистралей мы рекомендуем использовать SDR 11 или SDR 13.6. Это обеспечивает класс жесткости SN40, что гарантирует сохранность геометрии трубы под динамическим воздействием большегрузного транспорта.

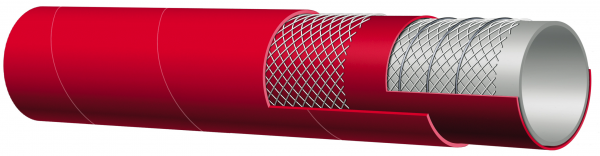

4. В чем преимущество многослойности ECOPIPE 160 перед однослойными негорючими аналогами?
Многослойная технология позволяет распределить функции: внешний слой защищает от ультрафиолета и служит маркером трассы, средний слой (основной) содержит концентрированные антипирены для пожаробезопасности, а внутренний слой минимизирует трение при протяжке кабеля.

5. Поставляется ли 160-я труба в бухтах для уменьшения количества стыков?
Нет. Физические свойства полиэтилена ПЭ 100 и толщина стенки 160-й трубы не позволяют сматывать её в бухты без возникновения критических напряжений в материале. Поставка осуществляется строго в отрезках (штангах) по 6 и 12 метров.

6. Насколько безопасна труба ECOPIPE 160 при монтаже в закрытых коллекторах и тоннелях?
Максимально безопасна благодаря технологии Halogen Free (HF). При перегреве или прямом воздействии пламени труба не выделяет галогеноводороды. Это значит, что дым не ядовит, а оборудование в коллекторе не подвергнется химической коррозии.

7. Как подготовить торец 160-й трубы к электромуфтовой сварке?
Помимо стандартной очистки, на 160-м диаметре обязательна механическая обработка скребком. Необходимо снять оксидный слой толщиной 0.2 мм. Без этого этапа муфтовое соединение не будет герметичным, что приведет к подтоплению кабельного канала.

8. Совместимы ли вкладыши сварочных аппаратов других брендов с вашей 160-й трубой?
Да, труба изготавливается со строгими допусками по наружному диаметру (160 мм +1.0 мм). Она идеально подходит к стандартным вкладышам любых профессиональных аппаратов стыковой сварки.

9. Влияет ли внутренний негорючий слой на пропускную способность трубы?
Нет, внутренний слой имеет зеркально гладкую поверхность. Напротив, низкий коэффициент трения ECOPIPE облегчает протяжку тяжелых кабелей, позволяя использовать лебедки меньшей мощности.

10. Можно ли использовать ECOPIPE 160 как гильзу для стального трубопровода?
Да, её часто применяют в качестве защитного футляра при переходах. Она не гниет и является диэлектриком, что защищает стальную трубу внутри от блуждающих токов.

11. Как проверить качество антипиреновых добавок в 160-й трубе на стройке?
Самый надежный способ — паспорт качества EXTEL и проверка маркировки. Полевой метод (тест горелкой) показывает, что после удаления источника огня труба класса ПВ-0 должна затухнуть в течение 10 секунд без образования горящих капель.

12. Какое количество 160-й трубы можно перевезти за один рейс стандартным пятитонником?
В машину типа «Валдай» (длиной 6м) входит до 450–600 метров трубы 160 мм (в зависимости от SDR и способа укладки). При планировании логистики учитывайте, что 160-й диаметр — это прежде всего объемный груз.
