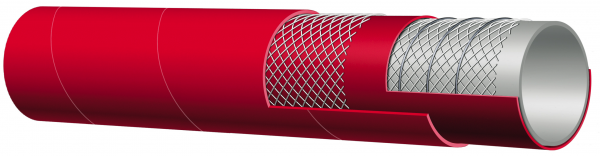

Толщина стенки (SDR) — это ключевой параметр, определяющий пригодность трубы для конкретных условий укладки. В компании EXTEL доступны все модификации:

• SDR 26 (Стенка 5,4 мм): Облегченная серия для монтажа внутри зданий, кабельных этажей и эстакад. Обеспечивает максимальную пожарную безопасность (HF — безгалогенный состав) при минимальном воздействии на несущие конструкции.
• SDR 21 (Стенка 6,7 мм): Универсальный выбор для защиты кабеля в траншеях при отсутствии высоких динамических нагрузок.
• SDR 17 / 17,6 (Стенка 8,0 – 8,3 мм): Стандарт для городских условий. Высокая кольцевая жесткость позволяет прокладывать трубу под тротуарами и дорогами с умеренным трафиком.
• SDR 13,6 (Стенка 10,3 мм) и SDR 11 (Стенка 12,7 мм): Усиленное исполнение, разработанное специально для метода ГНБ (прокола). Благодаря массивной стенке, труба 140 мм выдерживает колоссальные тяговые усилия при затяжке в скважину буровыми установками.

В таблице ниже приведены полные расчетные данные для всех восьми модификаций многослойной негорючей трубы диаметром 140 мм. Эти параметры являются ключевыми при проектировании глубины заложения кабельных линий и расчете логистических затрат.

Малотоннажный транспорт (3.5т): Вместимость до 150–200 метров (только 6-метровые отрезки).

1. Грузовой авто 5–10 тонн: Вместимость до 500–700 метров.
2. Еврофура (20т / 86-92 м³): Максимальная загрузка 1300 – 1500 погонных метров. Пакетирование: стандартный пакет 140-й трубы содержит 33 штуки.

• Погрузочные работы: Только механизированным способом с применением текстильных строп. Использование стальных тросов или цепей запрещено — это повреждает сигнальный слой и антипиреновое покрытие. Сбрасывание с борта запрещено.
• Складирование: На ровную площадку с деревянными ложементами (шаг 1.5м). Максимальная высота штабеля для 140-го диаметра — 1.6 метра. Превышение нормы ведет к «овальности» нижних рядов, что затрудняет стыковую сварку.
• Защита: При хранении на открытом воздухе более 3 месяцев рекомендуется накрывать трубы для сохранения яркости маркировки.

Монтаж негорючих многослойных труб диаметром 140 мм требует строгого соблюдения температурного регламента. В отличие от стандартной ПНД, композитный материал ECOPIPE имеет специфический индекс расплава.

Наши рекомендации:

• Подготовка: Обязательная торцовка электроторцевателем для удаления оксидного слоя.
• Температурный режим: Нагрев зеркала — 210°C (±5°C). Превышение температуры может привести к деструкции антипиреновых добавок.
• Сварка встык: Рекомендуется использование гидравлических аппаратов EXTEL с усилием прижима, рассчитанным согласно таблице SDR (для SDR 11 усилие будет значительно выше, чем для SDR 26).
• Муфтовое соединение: При использовании электросварных муфт 140 мм обязательно использование позиционеров для исключения перекоса и обеспечения герметичности

Почему для ответственных объектов 140-й диаметр заказывают в исполнении ECOPIPE?

1. Против ПВХ: ECOPIPE не становится хрупким на морозе (до -40°C) и не выделяет ядовитый хлор при нагреве.
2. Против ПЛС и Технической трубы: Обычная ПЭ труба горит и плавится, способствуя распространению огня по всей кабельной шахте. ECOPIPE блокирует пламя (класс ПВ-0).
3. Против Асбестоцемента: Полимерная труба 140 мм весит в 4 раза меньше, не требует тяжелой техники для укладки и абсолютно герметична при сварке встык, что исключает подтопление кабеля

Труба негорючая многослойная ECOPIPE 140 мм выпускается в строгом соответствии с ТУ BY 692074331.002-2021. Данные технические условия зарегистрированы в установленном порядке и согласованы для применения на объектах промышленного и гражданского строительства.

В комплект сопроводительной документации от EXTEL входят:

• Оригинал паспорта качества на каждую отгружаемую партию (с указанием номера партии и даты производства).
• Сертификат соответствия, подтверждающий заявленные физико-механические характеристики.
• Протоколы испытаний на горючесть, подтверждающие класс пожарной безопасности ПВ-0 (самозатухание, отсутствие горящих капель расплава).
• Санитарно-гигиеническое заключение, разрешающее использование материала в закрытых помещениях и тоннелях.

При проектировании кабельных трасс с использованием трубы 140 мм специалисты EXTEL рекомендуют учитывать следующие параметры:

1. Коэффициент заполнения: Для обеспечения нормального теплового режима силовых кабелей рекомендуемый коэффициент заполнения внутреннего сечения трубы 140 мм должен составлять не более 0,35–0,4.
2. Глубина заложения: При использовании SDR 17 минимальная глубина заложения под автодорогами составляет 1.0 метр (с учетом устройства песчаной подушки). Для меньших глубин рекомендуется использовать SDR 11.
3. Усилия при ГНБ: При расчете тяговых усилий для 140-й трубы учитывайте её высокую жесткость. Для протяжки участков свыше 100 метров обязательно использование буровых растворов на основе бентонита для снижения трения внешнего слоя трубы о стенки скважины.
4. Температурное расширение: Учитывайте линейное расширение ПНД при прокладке в открытых лотках или на эстакадах. При перепадах температур необходимо предусматривать Г-образные или П-образные компенсаторы каждые 50-70 метров

1. Почему проектировщики выбирают 140-й диаметр вместо популярного 110-го?
Труба 140 мм используется, когда внутреннее сечение 110-й трубы не позволяет соблюсти нормы заполнения кабельного канала (обычно это 35–40% от площади сечения). Увеличение диаметра на 30 мм значительно улучшает теплоотвод от силовых кабелей и упрощает их протяжку на сложных участках с поворотами.

2. Подходит ли ECOPIPE 140 для использования в качестве «футляра в футляре»?
Да, это распространенная практика в ГНБ. В 140-ю трубу (как основной футляр) часто прокладывают несколько трубок меньшего диаметра (например, 32-х или 40-х) для оптоволоконных линий. Высокая кольцевая жесткость ECOPIPE 140 защищает внутренние коммуникации от сдавливания.

3. Как правильно подобрать SDR трубы 140 мм для прокола под дорогой?
Для бестраншейной прокладки (ГНБ) под автомагистралями мы рекомендуем использовать SDR 11 или SDR 13.6. Толщина стенки в 10.3–12.7 мм гарантирует, что труба выдержит тяговое усилие буровой установки и не деформируется под давлением динамических нагрузок от транспорта.

4. В чем уникальность безгалогенного состава (HF) именно для 140-го диаметра?
Чем больше диаметр трубы, тем больше материала может быть задействовано в термической реакции. В случае возгорания кабеля внутри 140-й трубы, отсутствие галогенов в составе ECOPIPE гарантирует отсутствие едкого дыма и соляной кислоты, что спасает медные жилы соседних кабелей от химической коррозии.

5. Можно ли сваривать трубы ECOPIPE 140 электросварными муфтами?
Безусловно. Труба 140 мм имеет строго калиброванный наружный диаметр, что обеспечивает идеальную посадку электросварной муфты. Важно помнить о необходимости снятия оксидного слоя с поверхности трубы перед монтажом для обеспечения герметичности стыка.

6. Насколько тяжелее труба 140 мм по сравнению со 110-й при погрузке?
Погонная масса 140-й трубы (SDR 17) составляет около 3.62 кг, что почти в 1.7 раза больше веса 110-й трубы. Это требует обязательного использования механизированной техники (погрузчиков или кранов) и мягких текстильных строп для предотвращения травматизма и повреждения продукции.

7. Существуют ли редукционные вкладыши для аппаратов стыковой сварки под 140-й диаметр?
Да, на сайте EXTEL в разделе комплектующих вы можете приобрести или арендовать комплекты литых алюминиевых вкладышей 140 мм. Они позволяют использовать стандартные аппараты (с основным зажимом 160 мм) для качественной сварки этого диаметра.

8. Какова максимальная длина кабеля, который можно затянуть в ECOPIPE 140?
Благодаря коэкструзионному внутреннему слою с пониженным коэффициентом трения, возможна протяжка кабеля на участках до 150–200 метров без промежуточных колодцев. Однако для снижения нагрузки на оболочку кабеля мы рекомендуем использовать специальные кабельные смазки.

9. Как проверить класс горючести ПВ-0 у 140-й трубы на объекте?
Визуально это сделать невозможно, так как антипирены распределены в массе материала. Подтверждением служит заводская маркировка ECOPIPE с указанием ТУ и паспорт качества на партию. В полевых условиях при воздействии пламени горелки труба должна самозатухать в течение нескольких секунд после удаления источника огня.

10. Почему 140-я труба поставляется преимущественно в штангах, а не в бухтах?
Из-за большой толщины стенки и высокого модуля упругости, бухтовка 140-го диаметра технологически сложна и создает огромные внутренние напряжения в материале. Поставка в 6-ти и 12-метровых штангах гарантирует идеальную прямолинейность трубы, что критично для стыковой сварки.

11. Не повредится ли сигнальный слой трубы 140 мм при хранении зимой?
Многослойный полимер ECOPIPE адаптирован к климату Беларуси. Он сохраняет ударную вязкость при температурах до -40°C. Однако при погрузочно-разгрузочных работах в сильный мороз следует избегать резких динамических ударов по телу трубы.

12. Какую документацию предоставляет EXTEL для сдачи 140-й трубы технадзору?
Мы предоставляем полный комплект документов: договор поставки, ТТН-1, оригинал паспорта качества завода-изготовителя на конкретную партию и копию сертификата соответствия, заверенную нашей печатью. Этого достаточно для успешного прохождения входного контроля на любом государственном объекте.
