Кабельная канализация 2024: стандарты защиты ВОЛС и силовых линий в частном секторе

Планируете завести электричество от столба в дом, подключить баню или прокинуть «оптику» для скоростного интернета? Самый надежный и бюджетный способ в Беларуси — техническая труба ПНД. Она защитит кабель от лопаты соседа, зубов грызунов и сезонных подвижек грунта.

Специалисты extel.by подготовили пошаговый гид: от выбора диаметра до финишной засыпки.

Шаг 1. Выбираем правильный диаметр и стенку

Главная ошибка новичка — брать трубу «впритык» к толщине кабеля. Запомните: внутренний просвет должен быть минимум в 1.5–2 раза больше диаметра кабеля. Это нужно для охлаждения и легкой протяжки (особенно на поворотах).

• Диаметр 25 мм (стенка 2.0 мм): Идеально для интернета (витая пара), уличного освещения и систем видеонаблюдения.
• Диаметр 32 мм (стенка 2.0–2.4 мм): Стандарт для ввода силового кабеля (ВВГнг 3х6 или 5х10) от щитка в дом.
• Диаметр 40–50 мм: Выбор для бани, гаража или мастерской, куда тянутся мощные линии, или если в одной трубе идет сразу 3-4 разных кабеля.

Шаг 2. Глубина заложения по нормам РБ

В Беларуси нормы ПУЭ (правила устройства электроустановок) требуют:

1. Глубина траншеи: Не менее 0,7 метра от поверхности.
2. Под дорогой/проездом: Если над кабелем будет ездить машина, глубина увеличивается до 1 метра, а трубу лучше брать усиленную (SDR 13.6 или 11).

Шаг 3. Секреты правильного монтажа

1. Песчаная «подушка» — это не прихоть.

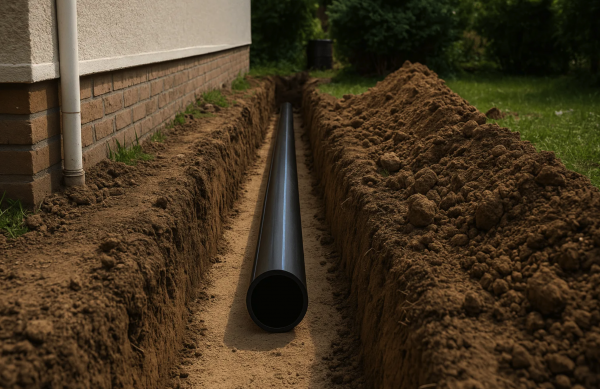

Дно траншеи должно быть засыпано песком (10 см). Если положить трубу на камни, со временем под весом земли они могут продавить стенку и повредить кабель.

2. Избегайте острых углов.
ПНД труба гнется плавно. Не делайте углов 90 градусов — используйте два плавных поворота по 45. Если залом произойдет под землей, вы никогда не вытащите кабель для замены.

3. Сигнальная лента — ваша страховка.
На высоте 25–30 см над трубой обязательно проложите красную ленту «Осторожно кабель». Если через 5 лет вы или ваш рабочий начнете копать в этом месте, лента предупредит об опасности раньше, чем лопата разрубит фазу.

Шаг 4. Ввод в здание

Место выхода трубы из земли в дом — самое уязвимое.

• Используйте плавный подъем.
• Герметизируйте вход в фундамент, чтобы в подвал не пошла вода или грызуны.
• Если труба выходит на стену дома, защитите её от солнца металлическим коробом или спрячьте в штробу — ПНД не любит прямой ультрафиолет десятилетиями
